竹名トンネルではいよいよ掘削工事が始まりました。
あっ！まずはポチっとお願いします。

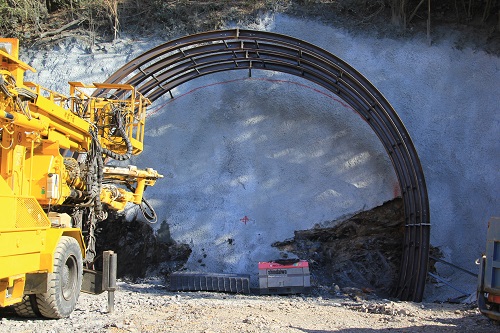

この写真は、掘削開始前に鋼製支保工４基建て込んだところです。
この上にキーストンプレート（波形の鉄板）を張り付け、吹付をして、いよいよ掘削開始となります。

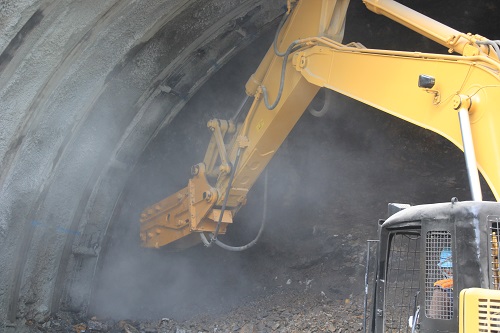

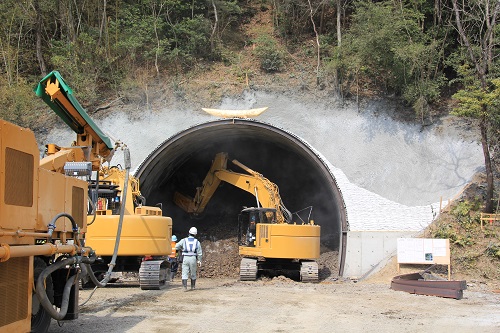

最初の内は山が柔かいので、油圧ブレーカーと呼ばれる機械で掘削をしていきます。
通常のブレーカーは、下方向や横方向の岩、コンクリートしか破壊できませんが、トンネルで使われるブレーカーは、トンネル内が狭い為、ブーム（腕）が短く、上向きにも作動し、天井部の岩も割ることができます。
そして1ｍ掘り進んだら、鋼製支保工を再び建込み、手前の鋼製支保工と繋ぎ、吹付をしロックボルトを設置します。

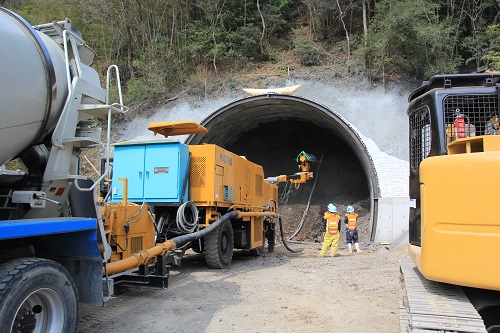

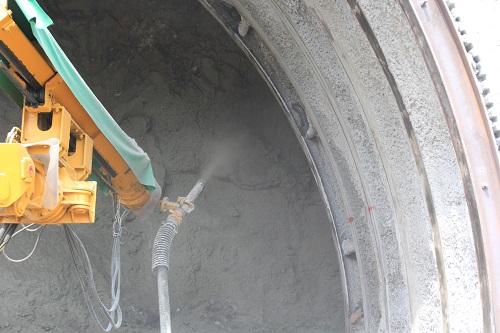

吹付の様子

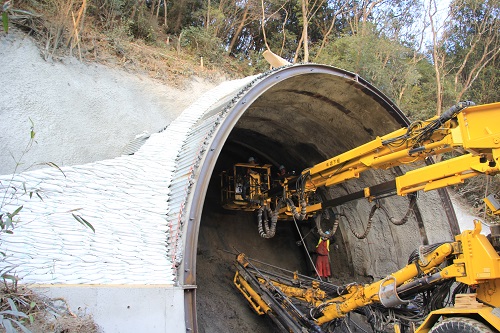

ロックボルト設置の様子
この作業サイクルを1ｍごとに行い、トンネルを掘り進めていきます。
山の固さにより、1サイクルが1ｍから1.2ｍになったり1.5ｍになったりするそうです。

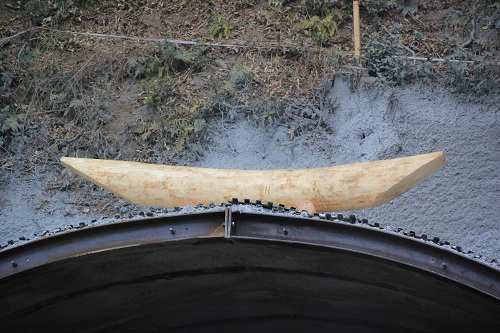

写真を見ていて、トンネル坑口の上に置いてある木に、皆さんお気づきですか？？
これは 化粧木（けしょうぎ） と呼ばれるものです。形は伊勢神宮御本殿の屋根の飾り木を模倣して
あります。山の神に対する敬虔（けいけん：敬い､つつしむこと）を表しています。
化粧木の右（根元部）には天照大神、左（木先部）にはウブヤフキアエズの命（神武天皇の父親）を祭るとされています。
そして、竹名トンネル現場にも春の気配が！
トンネルを掘っている山に山桜が咲いていたそうです。春の訪れと共に、竹名トンネル工事も着々と進んでいます！！
